40-280MM-LÖKETŰ EGYIRÁNYÚ MUNKAHENGER (KOMPLETTEN SZÁLLÍTVA, SAJÁT ÖSSZESZERELÉSŰ)

40-280MM-LOKETU-EGYIRANYU-MUNKAHENGER-KOMPLETTEN-S
40-280MM-LOKETU-EGYIRANYU-MUNKAHENGER-KOMPLETTEN-S
40-280MM-LOKETU-EGYIRANYU-MUNKAHENGER-KOMPLETTEN-S
40-280MM-LOKETU-EGYIRANYU-MUNKAHENGER-KOMPLETTEN-S
40-280MM-LÖKETŰ EGYIRÁNYÚ MUNKAHENGER (KOMPLETTEN SZÁLLÍTVA, SAJÁT ÖSSZESZERELÉSŰ)
Min. hosszúság 337 mm
Löket 180 mm
Bővebben
Rendelhető
Részletek
Specifikáció - Műhelyben összeszerelhető
- Kompletten szállítva kartoncsomagolásban, szerelési útmutatóval
Egyedülálló innovatív konstrukció
Tulajdonságok - Alapozóval előfújva
- A dugattyún alkalmazott innovatív speciális tömítőgyűrű nagyon megbízhatóvá teszi
- Újrahasznosítható mechanikai hengerfej-biztosíték
- A maximális üzemi nyomás a maximális hajlítási igénybevételtől függ
- A maximális hajlítási igénybevétel lekérdezhető a hengerszoftverben
Műszaki információ Maximális sugárirányú terhelés: a tengelyirányú erő 10 %-a
Közeg: ásványolaj, HLP ISO VG 32-től ISO VG 46-ig
A közeg tisztasága: ISO 4406 22/20/17 vagy NAS 9
Főbb előnyök A henger bármely kívánt hosszúságra beállítható
- Összeszerelése egyszerű
- Megbízható konstrukció
Csomag tartalma Komplett barkácskészlet
- Összeszerelési útmutató
- Rögzítések nélkül
Szárátmérő 40 mm
Löket 280 mm

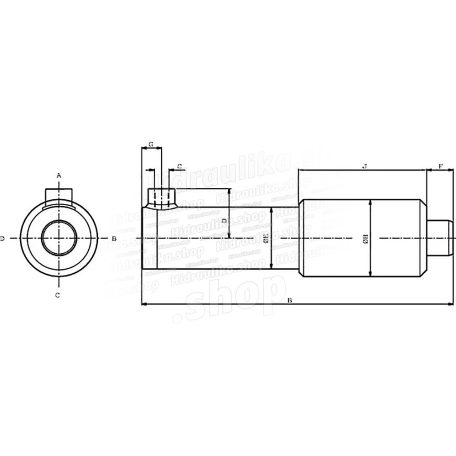

B  Min. hosszúság 435 mm
Max. üzemi nyomás 250 bar
Szerelési típus - csatlakozóhenger Nem rögzíthető
Rögzítési mód - rúd csatlakoztatása Nem rögzíthető
Rögzítési menet átmérője
- rúd csatlakoztatása
3/8 inch
E  Külső átmérő 55 mm
H  Hengerfej külső átmérő 70 mm
J  Hengerfej hossza 86 mm
Névleges nyomás 200 bar
Rúd felületkezelése Krómozott
Henger anyaga Rozsdamentes acél, 52.0
Henger anyagának tűrésosztály kódja H10
Rúd anyaga Acél 20MnV6
Rúd felületi érdessége 0,2 µm
Hengervég anyaga Öntöttvas
Olajcsatlakozó anyaga Acél
Vezetőgyűrű anyaga Műanyag
D  Henger középpontja és az olajcsatlakozó végének távolsága 44,5 mm
F  Henger vége
és a rúd vége közötti távolság

56 mm
G  Olajcsatlakozás középpontja és a henger vége közötti távolság - henger oldal 25 mm
Összeszerelési javaslat 1. Határozza meg a henger lökethosszát, és fűrészelje a hengercsövet és a dugattyúrudat a megfelelő hosszúságúra, a csőnél alkalmazzon élletörést.
2. Tisztítsa meg az egyes alkatrészeket tiszta ronggyal.
3. Hegessze rá a hengerfeneket a hengercsőre és a csatlakozó tömlőcsonkot a furat fölé.
4. Olajozza meg alaposan a dugattyúkat, mandzsettákat, az O-gyűrűt és a fejanyát az érintkező felületeiken.
5. Vezesse a dugattyúrudat a dugattyúval együtt a hengercsőbe.
6. Csavarozza a fejanyákat a hengercsőre és húzza meg őket.
Adatok
Cikkszám
EPL40280
