40-450MM-LÖKETŰ EGYIRÁNYÚ MUNKAHENGER (KOMPLETTEN SZÁLLÍTVA, SAJÁT ÖSSZESZERELÉSŰ)

40-450MM-LOKETU-EGYIRANYU-MUNKAHENGER-KOMPLETTEN-S

40-450MM-LÖKETŰ EGYIRÁNYÚ MUNKAHENGER (KOMPLETTEN SZÁLLÍTVA, SAJÁT ÖSSZESZERELÉSŰ)

Min. hosszúság	605 mm
Löket	450 mm

Bővebben

Rendelhető

Részletek

Specifikáció	- Műhelyben összeszerelhető - Kompletten szállítva kartoncsomagolásban, szerelési útmutatóval - Egyedülálló innovatív konstrukció
Tulajdonságok	- Alapozóval előfújva - A dugattyún alkalmazott innovatív speciális tömítőgyűrű nagyon megbízhatóvá teszi - Újrahasznosítható mechanikai hengerfej-biztosíték - A maximális üzemi nyomás a maximális hajlítási igénybevételtől függ - A maximális hajlítási igénybevétel lekérdezhető a hengerszoftverben
Műszaki információ	- Maximális sugárirányú terhelés: a tengelyirányú erő 10 %-a - Közeg: ásványolaj, HLP ISO VG 32-től ISO VG 46-ig - A közeg tisztasága: ISO 4406 22/20/17 vagy NAS 9
Főbb előnyök	- A henger bármely kívánt hosszúságra beállítható - Összeszerelése egyszerű - Megbízható konstrukció
Csomag tartalma	- Komplett barkácskészlet - Összeszerelési útmutató - Rögzítések nélkül
Szárátmérő	40 mm
Löket	450 mm

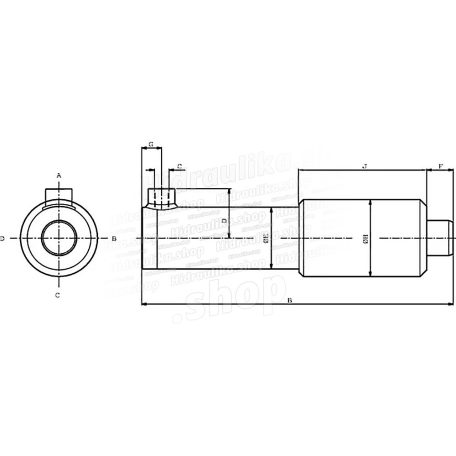

B Min. hosszúság	605 mm
Max. üzemi nyomás	250 bar
Szerelési típus - csatlakozóhenger	Nem rögzíthető
Rögzítési mód - rúd csatlakoztatása	Nem rögzíthető
Rögzítési menet átmérője - rúd csatlakoztatása	3/8 inch
E Külső átmérő	55 mm
H Hengerfej külső átmérő	70 mm
J Hengerfej hossza	86 mm
Névleges nyomás	200 bar
Rúd felületkezelése	Krómozott
Henger anyaga	Rozsdamentes acél, 52.0
Henger anyagának tűrésosztály kódja	H10
Rúd anyaga	Acél 20MnV6
Rúd felületi érdessége	0,2 µm
Hengervég anyaga	Öntöttvas
Olajcsatlakozó anyaga	Acél
Vezetőgyűrű anyaga	Műanyag
D Henger középpontja és az olajcsatlakozó végének távolsága	44,5 mm
F Henger vége és a rúd vége közötti távolság	56 mm
G Olajcsatlakozás középpontja és a henger vége közötti távolság - henger oldal	25 mm
Összeszerelési javaslat	1. Határozza meg a henger lökethosszát, és fűrészelje a hengercsövet és a dugattyúrudat a megfelelő hosszúságúra, a csőnél alkalmazzon élletörést. 2. Tisztítsa meg az egyes alkatrészeket tiszta ronggyal. 3. Hegessze rá a hengerfeneket a hengercsőre és a csatlakozó tömlőcsonkot a furat fölé. 4. Olajozza meg alaposan a dugattyúkat, mandzsettákat, az O-gyűrűt és a fejanyát az érintkező felületeiken. 5. Vezesse a dugattyúrudat a dugattyúval együtt a hengercsőbe. 6. Csavarozza a fejanyákat a hengercsőre és húzza meg őket.

Adatok

Cikkszám

EPL40450
